變頻線纜的制作工藝

　　現在，由于變頻裝置的節能效果十分明顯，所以在大功率電機中采用變頻調速電機，整個發電機組可節電達30%。并且在使用變頻調速后，實現了電機的軟啟動，使電機工作平穩，電機軸承磨損減小，延長了電機使用壽命和維護周期。因此，變頻調速在越來越多的領域得到了運用。

　　1、線纜對稱性設計

　　對于1.8/3kV及以下變頻電機專用電纜，和對稱3+1芯和4芯線纜僅可用于主電源的輸入纜，但最好使用對稱結構電纜。變頻器與變頻電機問電纜均需采用對稱電纜結構，對稱電纜結構有3芯和3+3芯兩種，3+3芯電纜結構是將三大一小四芯絕緣線芯中第四芯(中性線芯)分解為三個截面較小的絕緣線芯，把三大三小線芯對稱成纜，對于6/10kV變頻電機專用電纜，該電纜結構與6/10kV普通電力電纜有所不同，通電力電纜是將三根絕緣線芯采用銅帶屏蔽后成纜，而變頻電機專用電纜是由銅絲銅帶屏蔽后擠包分相護套，然后對稱成纜，對稱電纜結構由于導線的互換性，有更好的電磁相容性，對抑制電磁干擾起到一定的作用，能抵消高次諧彼中的奇次頻率，提高變頻電機專用電纜的抗干擾性，減少了整個系統中的電磁輻射。

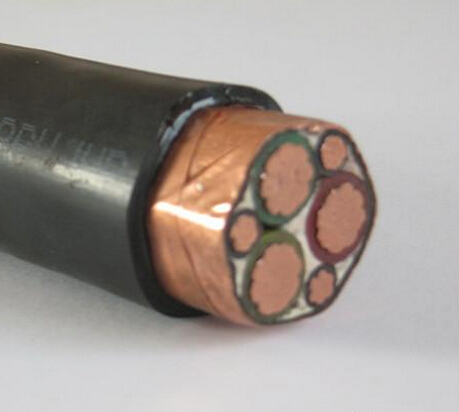

　變頻線纜

　　2、屏蔽結構的設計

　　1.8/3kV及以下變頻電機專用線纜的屏蔽一般采用總屏蔽，6/10kv變頻電機專用線纜屏蔽由分相屏蔽和總屏蔽構成，分相屏蔽一般可采用銅帶屏蔽或銅絲銅帶組合屏蔽。總屏蔽結構可采用銅絲銅帶組合屏蔽、銅絲編織屏蔽、銅帶屏蔽、銅絲編織銅帶屏蔽等，屏蔽層截面與主線芯截面按一定比例。此結構的屏蔽線纜可抗電磁感應、接地不良和電源線傳導干擾，減小電感，防止感應電動勢過大。屏蔽層既起到抑制電磁波對外發射的作用，又可作為短路電流的通道，能起到中性線芯的保護作用。6/10kV變頻電機專用線纜，考慮到線纜在使用過程中經常受到徑向外力作用，在線纜屏蔽層外增加鍍鋅鋼帶銷裝層(在屏蔽層和鋼帶銷裝層之間加隔離套)。鋼帶銷裝主要是作為線纜的徑向機械保護層，同時它也起到附加性總屏蔽作用，特別是鋼帶鎧裝和銅絲、銅帶屏蔽，是采用了兩種不同屏蔽材料，在電磁波屏蔽上起到一定的互補作用，屏蔽效果將更好。

　　3、線纜電氣性能設計

　　1.8/3kV及以下變頻電機專用線纜電氣性能均按GB/Tl2706，2008標準設計。6/10kV變頻電機專用線纜在滿足GBT/l2706.2008標準外，增加了電容和電感等電性能要求。根據變頻電機專用線纜的實際使用情況并參照GB/T12706.2008和ABB日公司對電力傳動線纜的技術條件，確定了線纜的電氣性能參數。

　　4、電纜的主要制造工藝技求

　　在變頻電機專用線纜生產過程中，絕緣線芯擠包工序、成纜工序等是最關鍵的工序。絕緣線芯擠包工序絕緣線芯的質量將直接影響到線纜的電氣性能。為了提高線纜的質量，我們選擇高電性能絕緣材料生產，例如1.8/3kv變頻電機專用線纜，采用10kV交聯絕緣材料，6/10kv變頻電機專用線纜采用35kv交聯絕緣材料，導體屏蔽、絕緣屏蔽和絕緣材料均采用了進口材料。在生產過程中，我們特別注重原材料的凈化，屏蔽與絕緣材料擠包緊密，控制絕緣偏心度和絕緣外徑的均勻一致，這樣可減少界面效應，提高線纜電氣性能。成纜工序變頻線纜要求結構對稱，成纜時必須保證絕緣線芯張力均勻，使成纜后的線芯長度盡量保持一致，否則會引起結構變化，導致電容和電感的不均勻性，影響線纜的電氣性能。

　　以上為變頻線纜的制作工藝的全部?jī)?nèi)容，希望對您能有所幫助，如有采購需求，可在浙江人民線纜網進行查閱或詢問客服，感謝您對本站的支持。
